Waarom het handig is een bouwtekening te kunnen lezen
Bij een verbouwing, aanbouw of nieuwbouwwoning krijgt u vroeg of laat een bouwtekening onder ogen: van de architect, de aannemer of de gemeente. Voor wie dit niet dagelijks doet, lijkt zo'n tekening al snel een wirwar van lijnen en cijfers. Met een paar basisprincipes leest u een plattegrond echter net zo makkelijk als een plattegrond van een winkelcentrum.
Zelf een bouwtekening kunnen lezen is niet alleen prettig, het voorkomt ook misverstanden. Wie een tekening alleen vluchtig bekijkt, mist soms dat een deur de andere kant op draait dan gedacht, of dat een muur die u wilde doorbreken juist dragend is. Een paar minuten extra aandacht bij de tekening bespaart later vaak veel discussie op de bouwplaats.

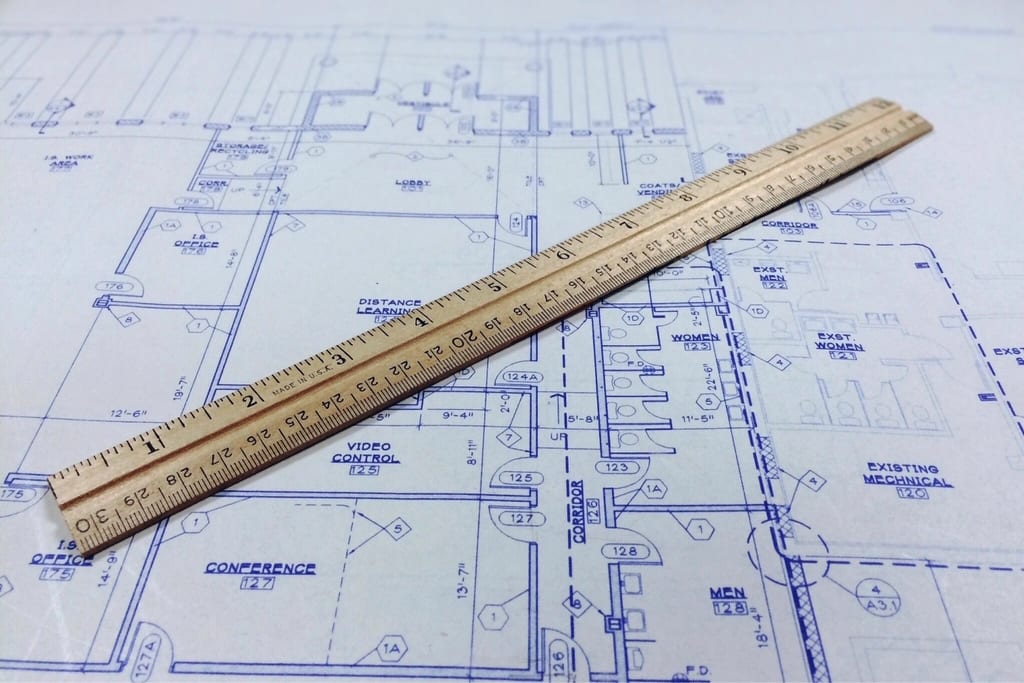

De schaal begrijpen: wat betekent 1:50 of 1:100?
Elke bouwtekening vermeldt ergens een schaal, bijvoorbeeld 1:50 of 1:100. Dit betekent dat 1 centimeter op de tekening gelijk staat aan respectievelijk 50 of 100 centimeter in werkelijkheid. Plattegronden van een verdieping worden meestal op schaal 1:50 of 1:100 getekend, terwijl detailtekeningen (bijvoorbeeld van een trap of kozijn) vaak op 1:20 of 1:10 staan, zodat kleine onderdelen goed zichtbaar blijven. Controleer altijd welke schaal is gebruikt voordat u zelf maten gaat opmeten op de tekening.
Waarom de schaal ertoe doet
Een verkeerd ingeschatte schaal leidt al snel tot een verkeerde inschatting van de ruimte. Meet daarom bij een belangrijke beslissing — past de kast wel, komt de nieuwe keuken wel goed uit — altijd de werkelijke maat na in plaats van uitsluitend op het oog van de tekening af te gaan.
Een handige controle is de deur- of raammaat: een standaard binnendeur is ongeveer 83 of 93 centimeter breed. Vindt u op de tekening een deuropening die daar met de gehanteerde schaal niet mee overeenkomt, dan is dat een signaal om de schaal of de tekening zelf nog eens te controleren voordat u verder rekent.
Veelgebruikte symbolen op een plattegrond
De meeste tekeningen gebruiken vergelijkbare symbolen, ongeacht wie de tekening heeft gemaakt:
- Dikke, volle lijnen: dragende muren — deze mag u nooit zomaar verwijderen zonder constructieve berekening.
- Dunnere lijnen: niet-dragende scheidingswanden, vaak eenvoudiger te verplaatsen.
- Een kwartcirkel bij een muuropening: een deur, waarbij de boog de draairichting aangeeft.
- Twee evenwijdige lijnen in een muur: een raam.
- Een reeks trapjes met een pijl: een trap, de pijl geeft meestal de looprichting omhoog aan.
- Cirkels of ovalen in een badkamer: sanitair zoals wastafel, toilet of douche, vaak toegelicht in een aparte legenda.
- Kleine cirkels met een kruisje of lijn: elektrapunten zoals stopcontacten, schakelaars of lichtpunten, meestal toegelicht in een elektralegenda.
Elke tekening hoort een legenda te bevatten waarin de gebruikte symbolen worden toegelicht. Ontbreekt deze, vraag er dan gerust naar bij de architect of vakman: symbolen kunnen namelijk licht verschillen tussen tekenprogramma's en tekenbureaus, en het is beter om even te verifiëren dan om zelf te gokken.
Afkortingen die u vaak tegenkomt
- BG: begane grond.
- 1e, 2e verdieping: eerste, tweede etage.
- Vrije hoogte: de hoogte tussen vloer en plafond op een specifieke plek, belangrijk bij zolders met schuine daken.
- N.A.P.: Normaal Amsterdams Peil, de referentiehoogte die in Nederland wordt gebruikt voor hoogtematen.
- Stramien: de denkbeeldige rasterlijnen die de hoofdmaten van een gebouw vastleggen, vooral bij nieuwbouw.
- PVC / PE / staal: materiaalaanduidingen die bij leidingen en constructieonderdelen op tekening kunnen staan, vaak in een aparte technische tekening.
Maten controleren: klopt de tekening met de werkelijkheid?
Bij bestaande bouw wijkt een oude tekening soms af van de actuele situatie, bijvoorbeeld na eerdere verbouwingen. Meet daarom bij twijfel zelf een aantal referentiematen op — de breedte van een kamer of de afstand tussen twee muren — en vergelijk deze met de tekening. Klopt een maat niet, meld dit dan aan uw vakman of architect vóórdat de werkzaamheden beginnen: aanpassingen tijdens de uitvoering zijn vaak duurder dan een controle vooraf.
Gebruik voor deze controle een gewone rolmaat en noteer de gemeten waarden direct op een kopie van de tekening. Zo ziet u in één oogopslag waar de werkelijkheid afwijkt, en kunt u dit overzichtelijk bespreken met de vakman die de tekening heeft gemaakt of gaat uitvoeren.
Wat als tekening en praktijk niet overeenkomen?
Verschillen tussen tekening en werkelijkheid komen vaker voor dan u zou denken, zeker bij woningen ouder dan enkele decennia. Bespreek afwijkingen altijd met de uitvoerende vakman: soms is een kleine aanpassing in het ontwerp nodig, soms volstaat een korte aantekening op de tekening. Vraag bij twijfel altijd om een bijgewerkte versie van de tekening, zodat iedereen tijdens het project met dezelfde informatie werkt.
Bij grotere afwijkingen, bijvoorbeeld wanneer een muur op een andere plek blijkt te staan dan getekend, kan dit gevolgen hebben voor de vergunning of de indeling van uw plannen. Neem in dat geval liever een dag extra om de tekening te laten aanpassen dan om tijdens de uitvoering improviserend verder te gaan.
